Poste de transformation préfabriqué Urbain Intégré à l’Environnement (PUIE)




Poste de transformation préfabriqué Urbain Intégré à l’Environnement  (PUIE)

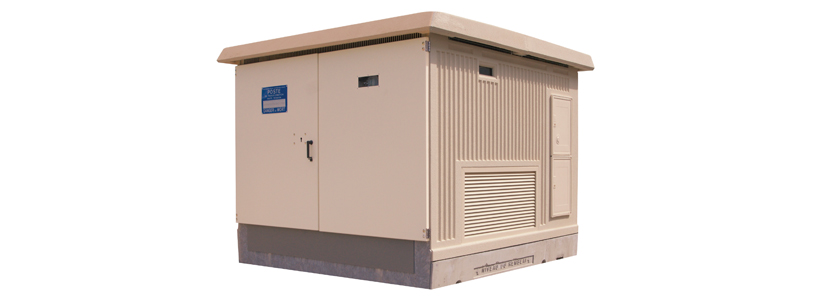

Postes de transformation MT/BT, Urbains Intégrés à l’Environnement (PUIE) NAUVATIS C pour des transformateurs de puissance 400 et 630 kVA.


Caractéristiques principales

Destinés aux zones urbaines et péri-urbaines, ces postes de transformation sont alimentés en coupure d’artère à partir d’un réseau MT souterrain et alimente jusqu’à 8 + 1 départ BT provisoire.

  • Enveloppe en béton CCV comprenant :
    • Un transformateur abaisseur de 400 à 630 kVA
    • Un tableau BT TIPI 8-1200 A + départs selon spécification HN 63-S-61
    • Un tableau MT à isolation intégrale connecté directement sur le transformateur.
    • Une platine pré-câblée pouvant recevoir le concentrateur CPL
    • Un système de rétention d’huile intégré dans le génie civil du poste
  • Arrivées réseau MT : coupure d’artère
  • Transformateur TPC
  • Distribution BT : Tableau BT TIPI 8-1200 8 départs
  • Rendement transformateurs : A0Ck
  • Gestion du réseau MT : Détection de défauts ou coffret ITI

Avantages

  • Poste discret, d’impact réduit, le plus léger du marché et facile à implanter : 4 m²
  • Poste éco-conçu : conception du produit pour un impact environnemental minimal
  • Fonction TPC intégrée
  • Ergonomie : façade avant amovible pour faciliter les raccordements des câbles MT et BT, accès MT et BT dissociés pour faciliter les opérations d’exploitation depuis l’extérieur du poste
  • Poste innovant : le transformateur TPC et le tableau MT constituent un ensemble monobloc facilement interchangeable
  • Sécurité de l’exploitation : tenue à l’arc interne, protection contre les effets de l’arc électrique, ceinture équipotentielle intégrée, séparation des accès MT et BT…
  • Qualité de fourniture : réalimentation BT, détection de défauts MT souterrain, déconnexion triphasée du transformateur en cas de défauts
  • Exempt de formalités administratives : sa surface et sa hauteur ne nécessitent pas de de demande de permis de construire.
  • Ergonomie : toit avec trappe amovible déverrouillable permettant l’accès au transformateur




Usages

  • Marché de la Distribution Publique
