CMT-300E-MF

Armario de protección y medida indirecta en B.T., con capacidad para un contador trifásico electrónico combinado + transformadores de intensidad tipo CAP.

Características principales

• Medida de suministros eléctricos individuales.
• Envolventes en poliéster reforzado con fibra de vidrio color gris RAL 7035.
• Tensión asignada: 400 V.
• Intensidad asignada: 300 A.
• Grados de protección IP43 e IK09.
• Panel superior troquelado para un contador trifásico electrónico combinado.
• Panel intermedio troquelado para fijación de tres transformadores de intensidad tipo CAP hasta 300 A,  y neutro fijo de Cu de 30x5x145 mm.
• Panel inferior troquelado para la fijación de bases y neutro.
• Bloque de bornes de comprobación de 10 elementos 10E-6I-4T.
• Tres juegos de pletinas de Cu 30x5 mm.
• Pletina de neutro de Cu 145x30x5 mm.
• Tres bases seccionables en carga BUC, tamaño, con dispositivo extintor de arco y tornillería de conexión M10 de acero inoxidable.
• Neutro amovible de 400 A, con tornillería de conexión M10 de acero inoxidable y borne bimetálico de hasta 50 mm² de capacidad.
• Se suministra cableado con conductores de cobre rígido, clase 2 de 4 mm² para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm² para la sección de tensión.
• Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.

Nota : La referencia estándar, no incluye Contador ni Módem.

• Añadiendo en la referencia -C, se suministra con Contador verificado RS232
• Añadiendo en la referencia -M, se suministra con Módem GSM RS232/RS485.
• Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A
• Añadiendo en la referencia -T2, se suministra con Transformadores de Intensidad 200/5A

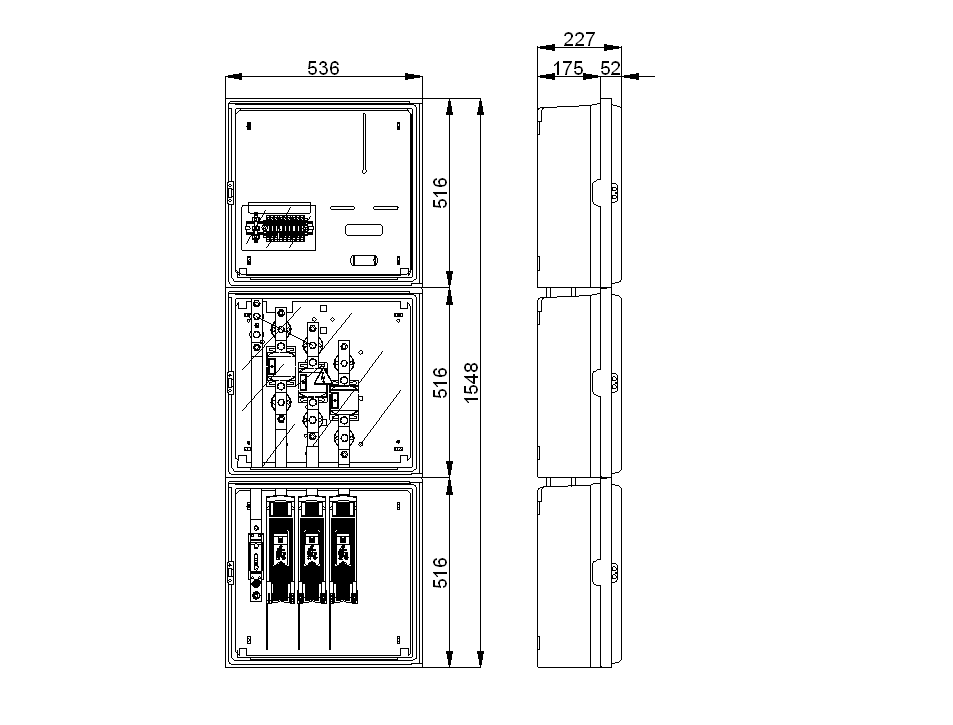

• Alto : 1548 mm
• Ancho : 536 mm
• Profundidad : 227 mm

---
