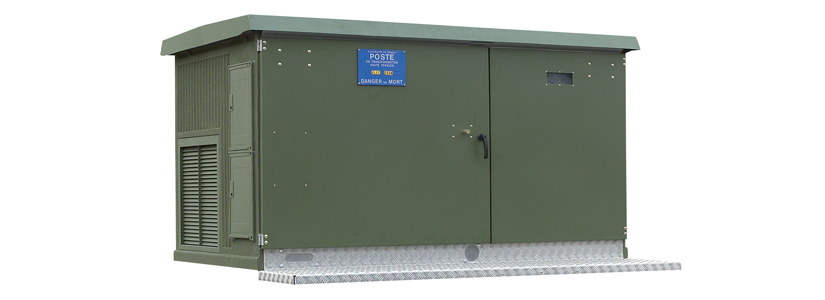

Poste de transformation préfabriqué Compact (PSS B)




Poste de transformation préfabriqué Compact  (PSS B)

Postes de transformation MT/BT Compacts (PSS B) NAUVATIS B pour des transformateurs de puissance de 100 à 250 kVA.


Caractéristiques principales

Ces postes de transformation sont destinés à être alimentés en coupure d’ossature à partir d’un réseau aérien ou souterrain.

  • Enveloppe en béton CCV comprenant :
    • Un transformateur abaisseur de 100 à 250 kVA
    • Un tableau BT TIPI 4-500 A + départs selon spécification HN 63-S-61
    • Un tableau MT comprenant 1 arrivée interrupteur 400 A, 1 arrivée directe 400 A et liaison directe 250 A.
    • Une platine pré-câblée pouvant recevoir le concentrateur CPL
    • Des coffrets d’éclairage public avec fonction contrôle-commande séparés
    • Un système de rétention d’huile intégré dans le génie civil du poste
  • Arrivées réseau MT : en coupure d’ossature.
  • Transformateur TPC
  • Distribution BT : Tableau BT TIPI 4-500 4 départs
  • Rendement transformateurs : A0Ck
  • Eclairage public : 2 coffrets S20 (1 platine contrôle Enedis / 1 platine commande client)
  • Gestion du réseau MT : Détection de défauts ou coffret ITI

Avantages

  • Poste robuste : processus de fabrication éprouvé sur site de production et qualifié par le distributeur d’énergie
  • Poste compact , manœuvrable et exploitable de l’extérieur
  • Fonction TPC intégrée
  • Sécurité de l’exploitation : tenue à l’arc interne, protection contre les défauts internes, IP2X,sectionneur de MALT BT, ceinture équipotentielle
  • Qualité de fourniture : réalimentation BT, détection de défauts MT souterrain, déconnexion triphasée du transformateur en cas de défauts
  • Respect de l’environnement

Usages

  • Marché de la Distribution Publique
