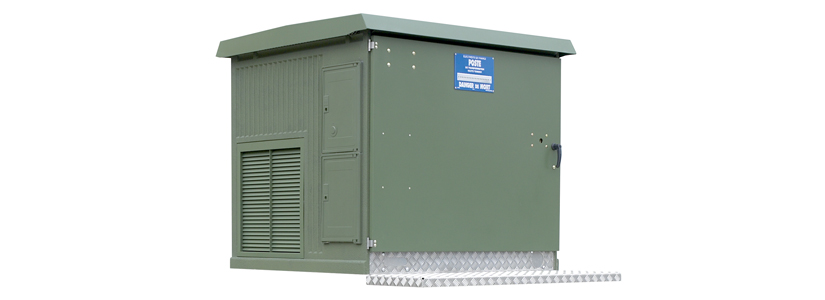

Poste de transformation préfabriqué Compact (PSS A)

Postes de transformation MT/BT Compacts (PSS A) NAUVATIS A pour des transformateurs de puissance de 100 à 250 kVA.

Caractéristiques principales

Ces postes de transformation sont destinés à être alimentés en simple dérivation à partir d’un réseau aérien ou souterrain.

• Enveloppe en béton CCV comprenant :
  • Un transformateur abaisseur de 100 à 250 kVA
  • Un tableau BT TIPI 4-500 A + départs selon spécification HN 63-S-61
  • Une platine pré-câblée pouvant recevoir le concentrateur CPL
  • Des coffrets d’éclairage public avec fonction contrôle-commande séparés
  • Un système de rétention d’huile intégré dans le génie civil du poste
• Arrivées réseau MT : arrivée directe
• Transformateur TPC
• Distribution BT : Tableau BT TIPI 4-500 4 départs
• Rendement transformateurs : A0Ck
• Eclairage public : 2 coffrets S20 (1 platine contrôle Enedis / 1 platine commande client)

Avantages

• Poste robuste : processus de fabrication éprouvé sur site de production et qualifié par le distributeur d’énergie
• Poste compact , manœuvrable et exploitable de l’extérieur
• Fonction TPC intégrée
• Sécurité de l’exploitation : tenue à l’arc interne, protection contre les défauts internes, IP2X,sectionneur de MALT BT, ceinture équipotentielle
• Qualité de fourniture : réalimentation BT, déconnexion triphasée du transformateur en cas de défauts • Respect de l’environnement
• Ergonomie : trappe d’accès latérale déverrouillable de l’intérieur permettant l’accès au transformateur

Usages

• Marché de la Distribution Publique
