Appareillage de commutation isolé au gaz 24kV - ANTARES

Appareillage électrique de commutation isolé dans le gaz (GIS) - ANTARES, pour applications de distribution secondaire souterraine jusqu'à 24 kV.

Caractéristiques principales

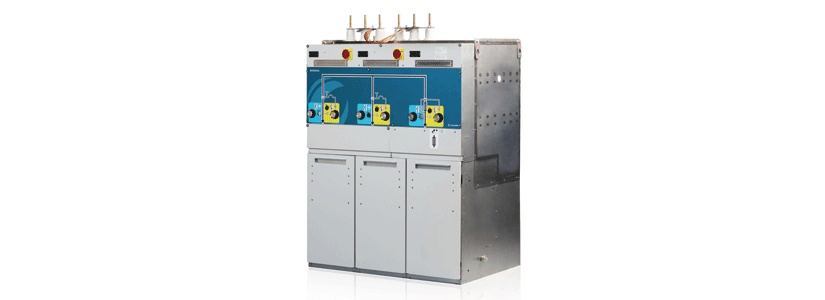

Les tableaux Moyenne Tension monoblocs et monoblocs extensibles ANTARES à isolation intégrale (GIS) couvrent les réseaux Moyenne tension 24 kV. Une enveloppe étanche, remplie de gaz SF6 et scellée à vie regroupe l'ensemble de l'appareillage et des jeux de barres en un tableau compact. Ce tableau est extensible ou non et il intègre une à quatre fonctions : interrupteur et/ou interrupteur-fusibles associé ou bien combiné.

Cet appareillage moyenne tension assure le raccordement entre les câbles souterrains du réseau Moyenne Tension et le jeu de barres du tableau sur les réseaux en simple dérivation, en coupure d'artère ou en double dérivation. Il permet l’alimentation et la protection du transformateur d’un poste Moyenne Tension/Basse Tension par des fusibles.

1 jeu de barres tripolaires 400 A extensible à droite, à gauche ou des 2 côtés
Interrupteurs /sectionneurs 3 positions, à coupure dans le SF6
Tension assignée : 24 kV
Courant assigné : 400 A
Indice de Protection : IP 67 pour la partie MT

Avantages

Compacité du tableau due à la technologie GIS
Synoptique clair et animé (position fonction en temps réel)
Garantie de sécurité par interrupteur sectionneur 3 positions
Technologie de coupure brevetée avec temps d’arc réduit
Appareillage sous gas SF6, scellé à vie, manuel ou télécommandé
Gamme complète de schémas unifilaires jusqu’à 4 unités
Sans maintenance, fiabilité et continuité de service accrue
Sécurité améliorée par gestion optimisée de l’arc interne

Usages

Distribution Publique
Distribution privée nécessitant un raccordement Moyenne Tension
Industrie, tertiaire, résidentiel
Production d’énergie décentralisée
Transport, infrastructures
Traitement de l’eau et des ordures ménagères
Etablissements de santé, musées, centre commerciaux
Lycées, Universités, Prisons

Plus d'information

Téléchargements

DISTRIBUTION PUBLIQUE : Tableaux monoblocs à isolation intégrale jusqu’à 24 kV - Antares® DISTRIBUTION PRIVEE : Tableaux monoblocs à isolation intégrale jusqu’à 24 kV - Antares® AI - Antares® AI C13-100 - Antares® IFA - Antares® IFC - Antares® AI AI IFA - Antares® AI AI IFC - Antares® Télécharger la fiche web
