CBTI-PT 2/3
0472465
Cuadro BT para PT 2/3
Características principales
- Para derivación de la línea de BT proveniente del secundario del transformador y la conexión del equipo del concentrador de telegestión de concentradores.
- Instalación sobre apoyo de celosía (PT o CTI). Se incluyen fijaciones necesarias.
- Envolvente tipo TPD 55+105 de poliéster reforzado con fibra de vidrio, color gris RAL 7035.
- Grados de protección IP55 e IK09 en todas las caras, excepto la superior y frontal que es IK10.
- Compuesto por dos módulos unidos verticalmente entre si. El módulo inferior será el correspondiente al embarrado de entrada BT transformador y el módulo superior será destinado a contener el equipo de telegestión.
- El módulo de concentrador dispondrá una base aislante anclada al fondo mediante separadores con una separación de 20 mm para el cableado posterior. Sobre esta placa se instalará una base portafusibles 3P+N para albergar fusibles 2A gG de corte omnipolar y una capacidad mínima de ruptura de 50 kA.
- Cierre de puertas mediante cerraduras triangulares con 3 puntos de anclaje y bloqueo mediante candado.
- 2 bases seccionables en carga BTVC-2 400 A
- Neutro mediante pletina rígida de cobre
- Conexiones de entrada y salida mediante tornillo inox M10.

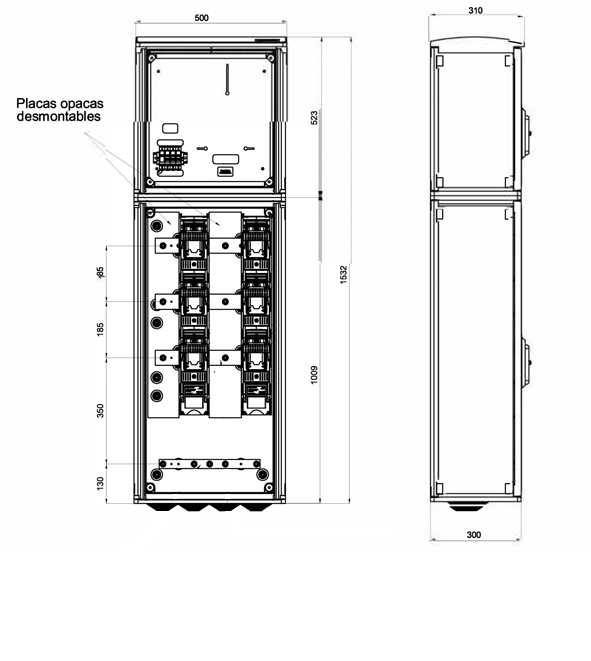

Dimensiones :
- Alto : 1.532 mm
- Ancho : 500 mm
- Profundidad : 310 mm
