CGP (BTVC) de 2 a 4 LG


0471175

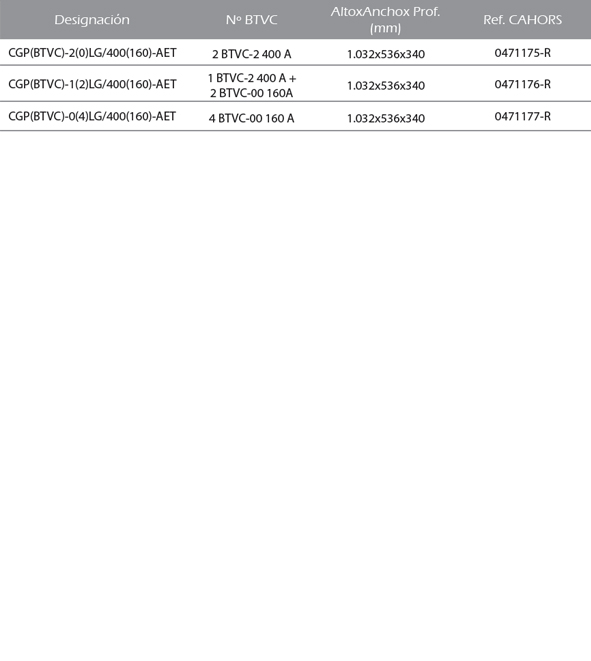

Armario de Exterior - CGP(BTVC) de 2 a 4 LG

Características

  •  Tensión asignada: 500 V
  •  Intensidad asignada: 800 A
  •  Grados de protección: IP55, IK10
  •  Conexión de hasta 2 conductores de red UFD en embarrado escalonado.
  •  Conexión de 2 a 4 Líneas Generales en BTVC’s (Fusibles no incluidos).
  •  Neutro en barra horizontal no seccionable con Puesta a Tierra del Neutro mediante tornillo M8x25.
  •  Embarrado horizontal mediante pletinas de Cu estañadas de 50x10 mm para las fases y 50x6 mm para el neutro
  •  Tornillos de conexión fase y neutro Inox M12x30
  •  Sección máxima cables conexión Al 240 mm2
  •  Puerta con retenedor

Aplicación

  •  Instalación en cualquier tipo de finca con múltiples LG’s.
  •  Protección de 2 a 4 LG’s trifásicas con una potencia total conjunta de hasta 500 kW.
  •  Montaje exterior empotrado o semiempotrado en la fachada, cerramiento o paramento de obra, o sobre zócalo en el límite de la propiedad con la vía pública en cualquier tipo de finca con múltiples LG’S.

Dimensiones :

  • Alto : 1.032 mm
  • Ancho :  536 mm
  • Profundidad : 340 mm
