CGP (BTVC) de 6 a 12 LG


0471183, 0471184, 0471185, 0471189, 0471187, 0471188, 0471189

Armario de Exterior - CGP(BTVC) de 6 a 12 LG

Características

  •  Tensión asignada: 500V
  •  Intensidad asignada: 1.600 A
  •  Grados de protección: IP55, IK10
  •  Conexión de hasta 4 conductores de red UFD en embarrado escalonado.
  •  Conexión de 6 a 12 Líneas Generales en BTVC’s (Fusibles no incluidos).
  •  Neutro en barra horizontal no seccionable con Puesta a Tierra del Neutro mediante tornillo M8x25.
  •  Embarrado horizontal mediante pletinas de Cu estañadas de 2x (80x10 mm) para las fases y 80x10 mm para el neutro.
  •  Tornillos de conexión fase y neutro Inox M12x30
  •  Sección máxima cables conexión Al 240 mm2
  •  Puerta con retenedor

Aplicación

  •  Instalación en cualquier tipo de finca con múltiples LG’s.
  •  Protección de 6 hasta 12 LG’s trifásicos con una potencia total conjunta de hasta 1.000 kW.
  •  Montaje exterior, empotrado o semiempotrado en la fachada, cerramiento o paramento de obra, o sobre zócalo en el límite de la propiedad con la vía pública en cualquier tipo de finca con múltiples LG’S.

Dimensiones :

  • Alto : 1.032 mm
  • Ancho :  1.036 mm
  • Profundidad : 340 mm

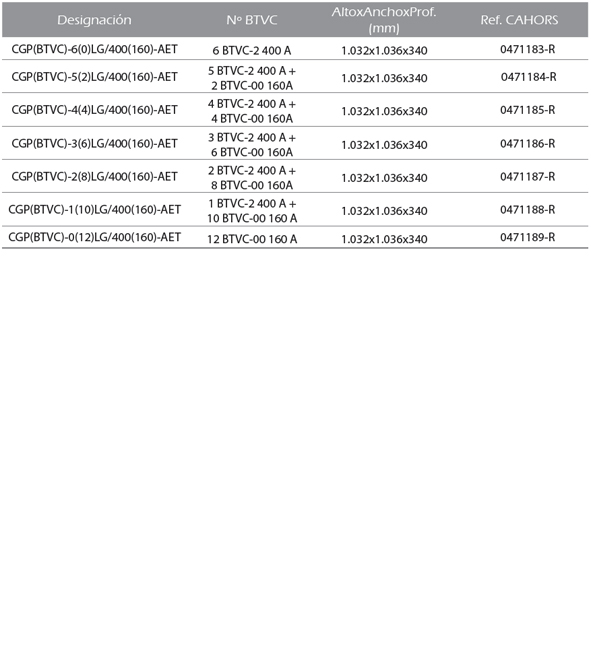

Designación Nº BTVC Ref. CAHORS
CGP(BTVC)-6(0)LG/400(160)-AE 6 BTVC-2 400 A 0471183
CGP(BTVC)-52)LG/400(160)-AE 5 BTVC-2 400 A + 2 BTVC-00 160 A 0471184
CGP(BTVC)-4(4)LG/400(160)-AE 4 BTVC-2 400 A + 4 BTVC-00 160 A 0471185
CGP(BTVC)-3(6)LG/400(160)-AE 3 BTVC-2 400 A + 6 BTVC-00 160 A 0471186
CGP(BTVC)-2(8)LG/400(160)-AE 2 BTVC-2 400 A + 8 BTVC-00 160 A 0471187
CGP(BTVC)-1(10)LG/400(160)-AE 1 BTVC-2 400 A + 10 BTVC-00 160 A 0471188
CGP(BTVC)-0(12)LG/400(160)-AE 12 BTVC-00 160 A 0471189
