CIT-FU

Módulos para Medida Individual Indirecta B.T. para 1 trifásico con fusibles

Características principales

• Protección y medida de suministros eléctricos individuales. Instalación en nicho con puerta metálica.
• Conjunto formado por cajas de doble aislamiento SISTEMA UNINTER.
• Tensión asignada 400 V.
• Intensidad asignada 300 A.
• Grados de protección IP40 e IK09.
• Panel troquelado para un contador trifásico.
• Ventanilla practicable para acceso al contador, modelo TR-24.
• Bloque de bornes interrumpibles de comprobación de 10 elementos 10E-6I-4T.
• Pletina de neutro Cu 145 x30x5 mm.
• Tres bases de tamaño 2, tipo BUC, 400 A, con dispositivo extintor de arco y tornilleria de conexion M10 de acero inoxidable.
• Bornes de entrada y salida mediante tornillo Inox M10
• Cableado con conductores de cobre rígido, clase 2 de 4 mm² para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm² para la sección de tensión.
• Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
• Conos entrada y salida de cables.
• Dispositivos de precinto en la tapa.

Nota: La referencia estándar no incluye: Contador ni Módem

• Añadiendo en la referencia -C, se suministra con Contador verificado RS232.
• Añadiendo en la referencia -M, se suministra con Modem GSM RS232/RS485.
• Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A
• Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A

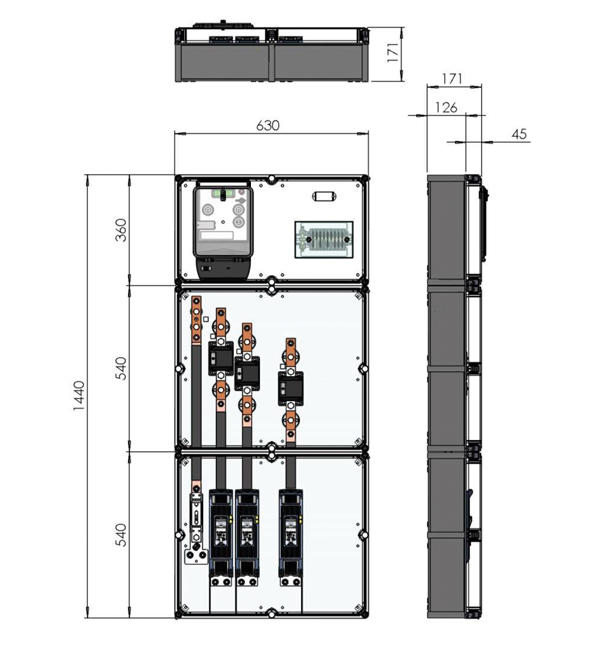

Dimensiones :

• Alto : 1440 mm
• Ancho : 630 mm
• Profundidad : 171 mm

Código IBERDROLA: 4271820

---
