CMT-300E-IF AUTOCONSUMO

Armario de protección y medida indirecta en B.T., con capacidad para un contador trifásico electrónico combinado + transformadores de intensidad tipo CAP .

Características principales

• Protección y medida de suministros eléctricos individuales tanto de Consumo con sistemas de Generación , Almacenamiento o Recarga.
• Envolventes tipo TPD de poliéster reforzado con fibra de vidrio color gris RAL 7035.
• Tensión asignada: 400 V.
• Intensidad asignada: 300 A.
• Grados de protección IP553 e IK10.
• Panel superior troquelado para un contador trifásico electrónico combinado.
• Panel intermedio troquelado para fijación de tres transformadores de intensidad tipo CAP hasta 300 A y neutro fijo de Cu de 30x5x145 mm.
• Panel inferior troquelado para la fijación de bases y neutro.
• Tres juegos de pletinas de Cu 30x5 mm para instalación de transformadores.
• Tres bases seccionables en carga tipo BUC, tamaño 2 de 400 A, con dispositivo extintor de arco y tornillería de conexión M10 de acero inoxidable.
• Bornes entrada generación mediante tornillos inox M8.
• Bornes entrada compañia mediante tornillos inox M10.
• Interruptor de corte en carga con neutro avanzado de 250A/IV polos.
• Se suministra cableado con conductores de cobre rígido, clase 2 de 4 mm² para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm² para la sección de tensión.
• Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
• Velos protectores de policarbonato transparentes y precintables para protección de trafos y bases.

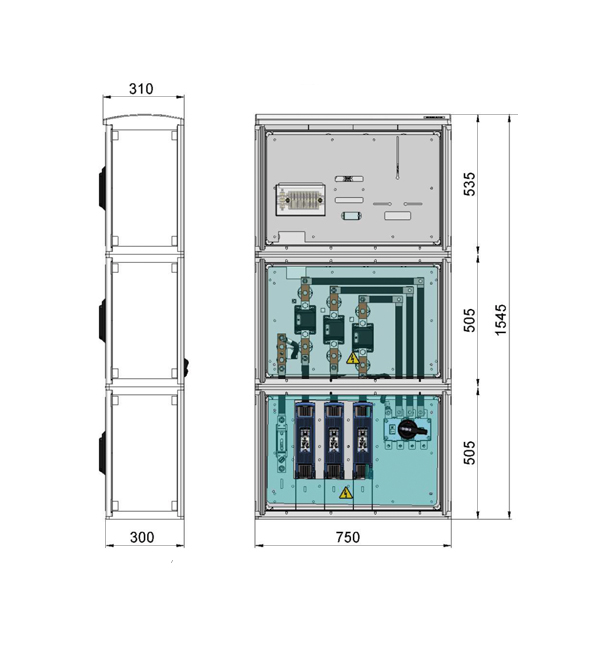

Dimensiones :

• Alto : 1545 mm
• Ancho : 750 mm
• Profundidad : 310 mm

Código IBERDROLA: 4272107
