CMT-300E-M
0255500
Armario de protección y medida indirecta en B.T., con capacidad para un contador trifásico electrónico combinado + transformadores de intensidad tipo CAP.
Características principales
- Medida de suministros eléctricos individuales.
- Envolventes en poliéster reforzado con fibra de vidrio color gris RAL 7035.
- Tensión asignada: 400 V.
- Intensidad asignada: 300 A.
- Grados de protección IP43 e IK09.
- Panel superior troquelado para un contador trifásico electrónico combinado.
- Panel inferior troquelado para fijación de tres transformadores de intensidad tipo CAP hasta 300 A, según NI 72.58.01 y neutro fijo de Cu de 30x5x145 mm.
- Bloque de bornes de comprobación de 10 elementos 10E-6I-4T, según NI 76.84.01.
- Tres juegos de pletinas de Cu 30x5 mm. Pletina de neutro de Cu 145x30x5 mm.
- Se suministra cableado con conductores de cobre rígido, clase 2 de 4 mm2 para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm2 para la sección de tensión. Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
- Velo protector de policarbonato transparente y precintable en la envolvente de transformadores de intensidad.
La referencia estándar no incluye Contador ni Módem
- Añadiendo en la referencia -C, se suministra con Contador verificado RS232
- Añadiendo en la referencia -M, se suministra con Modem GSM RS232/RS485
- Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A
- Añadiendo en la referencia -T2, se suministra con Transformadores de Intensidad 200/5A

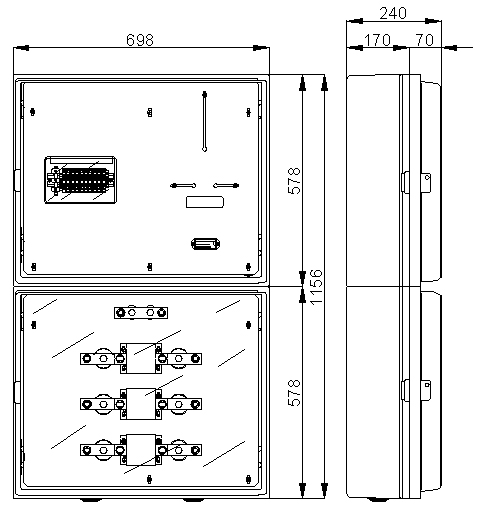

Dimensiones :
- Alto : 1156 mm
- Ancho : 698 mm
- Profundidad : 240 mm
Código IBERDROLA: 4272100
