CMT-300E-MF


0255263

Armario de protección y medida indirecta en B.T., empotrable, con capacidad para un contador trifásico electrónico combinado + transformadores de intensidad tipo CAP + bases BUC y neutro.

Características principales

  • Armario para medida indirecta, segun NI 42.73.01.
  • Envolventes en poliéster reforzado con fibra de vidrio.
  • Panel superior troquelado para un contador trifásico electrónico combinado.
  • Panel intermedio troquelado para fijación de tres transformadores de intensidad tipo CAP hasta 300 A, según NI 72.58.01 y neutro fijo de Cu de 30x5x145 mm.
  • Panel inferior troquelado para la fijación de bases y neutro.
  • Tres juegos de pletinas de Cu 30x5 mm. Pletina de neutro de Cu 145x30x5 mm.
  • Tres bases de tamaño 2, tipo BUC, con dispositivo extintor de arco y tornillería de conexión M10 de acero inoxidable.
  • Neutro amovible de 400 A, con tornillería de conexión M10 de acero inoxidable y borne bimetálico de hasta 50 mm2 de capacidad.
  • Se suministra cableado con conductores de cobre rígido, clase 2 de 4 mm2 para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm2 para la sección de tensión.
  • Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
  • Velo protector de policarbonato transparente y precintable en la envolvente de transformadores de intensidad.

Nota : La referencia estándar, no incluye Contador ni Módem.

  • Añadiendo en la referencia -C, se suministra con Contador verificado RS232
  • Añadiendo en la referencia -M, se suministra con Módem GSM RS232/RS485.
  • Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A
  • Añadiendo en la referencia -T2, se suministra con Transformadores de Intensidad 200/5A

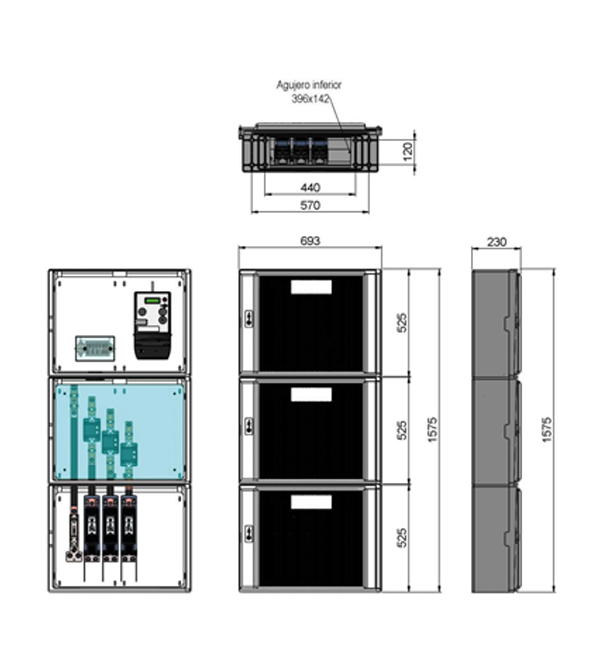

Dimensiones :

  • Alto : 1734 mm
  • Ancho : 698 mm
  • Profundidad : 240 mm

Código IBERDROLA: 4272101
