CMT-750E-I

Armario de protección y medida indirecta en B.T., saliente, con capacidad para un contador trifásico electrónico combinado + transformadores de intensidad tipo SAP.

Características principales

• Armario para medida directa indirecta, segun NI 42.73.01.
• Envolventes en poliéster reforzado con fibra de vidrio.
• Panel superior troquelado para un contador trifásico electrónico combinado.
• Panel inferior troquelado para fijación de tres transformadores de intensidad tipo SAP, superior a 300 A, según NI 72.58.01 y embarrado.
• Bloque de bornes de comprobación de 10 elementos 10E-6I-4T, según NI 76.84.01.
• Cuatro pletinas de cobre 50x10 mm con tornillería de acero inoxidable de M12x40.
• Cableado con conductores de cobre rígido, clase 2 de 4 mm² para la conexión de trafos a bornes interrumpibles y de estos a contadores, y 2,5 mm² para la sección de tensión.
• Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
• Velo protector de policarbonato transparente y precintable en la envolvente de transformadores de intensidad.

Nota : La referencia estándar, no incluye Contador ni Módem.

• Añadiendo en la referencia -C, se suministra con Contador verificado RS232
• Añadiendo en la referencia -M, se suministra con Módem GSM RS232/RS485.
• Añadiendo en la referencia -T1, se suministra con Transformadores de Intensidad 100/5A
• Añadiendo en la referencia -T2, se suministra con Transformadores de Intensidad 200/5A

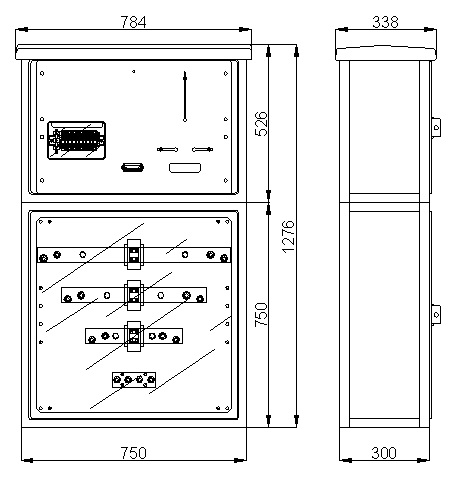

Dimensiones :

• Alto : 1276 mm
• Ancho : 790 mm
• Profundidad : 338 mm

Código IBERDROLA: 4272120

---
