CPM-MDT-AMC

Armario para suministro con Mando/Control Monofásico en vía pública (P ≤ 14,5 kW)

Características

• Envolvente tipo Maxipol de poliéster reforzado con fibra de vidrio y puertas con cierre triangular de tres puntos con dispositivo de bloqueo para candado.
• Tensión asignada: 400 V.
• Intensidad asignada: 100 A.
• Grados de protección: IP55 e IK10
• Interruptor IGM bipolar 80 A, con posibilidad de bloqueo por candado.
• Una base BUC-00  de 160 A, para fusibles NH-00.
• Un dispositivo de sobretensiones bipolar Tipo 1+2 Iimp 12,5/25 kA
• Bornes de salida armario superior e inferior : DI (F+N) con capadidad hasta 25 mm² ,señal (hilo rojo) con capacidad hasta 4 mm² ,borne tierra (verde/amarillo) capacidad hasta 25mm².
• Ocho dispositivos de ventilación.
• Para instalación mural se pueden suministrar las orejas de fijación, ref. 0926704.

Aplicación

• Armario de mando y control para instalación sobre zócalo, alimentando suministros en la vía pública que precisen de espacio para instalar dispositivos de mando/control (alumbrados, semáforos, marquesinas, etc…)
•  Tipo alimentación de la finca: Monofásica.
•  Potencia solicitada: P ≤14,5 kW.
•  Instalación en exterior, sobre zócalo , empotrados, semiempotrados en un paramento de obra o superficial en pared o poste.

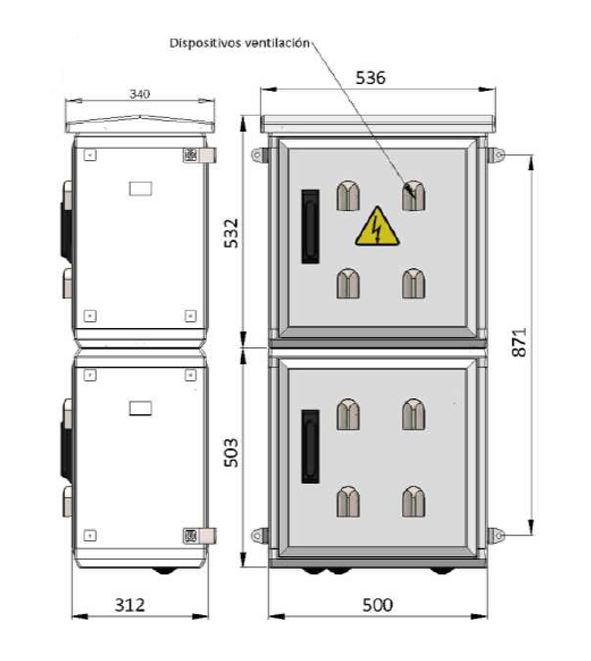

Dimensiones

• Alto : 1.035 mm
• Ancho :  536 mm
• Profundidad : 340 mm
