CPM3-D2/*-M-CS
0555180-1PLT
Armario de protección y medida directa, con reparto, para un contador monofásico.
Características principales
- Protección, medida y distribución de la linea general de alimentación en una instalación de enlace.
- Envolventes de poliéster reforzado con fibra de vidrio, con ventanillas para lectura de los aparatos de medida.
- Tensión asignada 400 V.
- Intensidad asignada 63 A.
- Grados de protección IP43 e IK09.
- Panel troquelado para un contador monofásico.
- 1 base seccionable en carga BUC, tamaño 00, 160 A.
- 3 bases seccionables en carga BUC, tamaño1, 250 A.
- Neutro amovible 160 A y neutro amovible con puesta a tierra
- Cableado con conductores de cobre rígido, clase 2 de 10 mm2 para la potencia y 2,5 mm2 para el circuito del reloj. Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
- Bornes de entrada y salida mediante tornillo Inox M10.
- Añadiendo a la referencia -C, se suministra con Contador verificado RS232
- Añadiendo a la referencia -M, se suministra con Módem GSM RS232/RS485

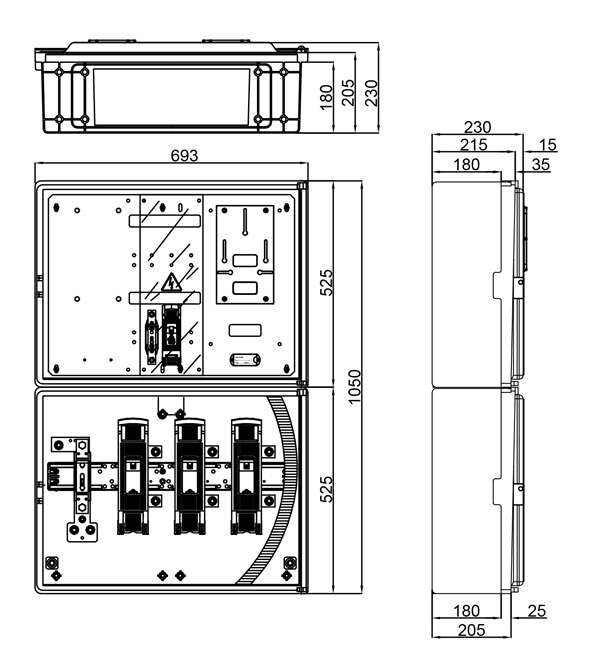

Dimensiones :
- Alto : 1050 mm
- Ancho : 693 mm
- Profundidad : 230 mm
Código IBERDROLA: -/7650140
