CPM3-D2/2-M-CS

Armario de protección y medida directa, con reparto, para dos contadores  monofásicos.

Características principales

• Protección, medida y distribución de la linea general de alimentación en una instalación de enlace.
• Envolventes de poliéster reforzado con fibra de vidrio, tipo PLT, con ventanillas para lectura de los aparatos de medida.
• Panel troquelado para dos contadores monofásicos.
• Bases de neutro amovibles de 160 A.
• Dos bases tamaño 00,  BUC 160 A.
• Tres bases tamaño 1, BUC 250 A, con dispositivo extintor de arco y tornillería de conexión M10 de acero inoxidable.
• Cableado con conductores de cobre rígido, clase 2 de 10 mm² para la potencia y 2,5 mm² para el circuito del reloj. Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
• Neutro amovible con tornillería de conexión M10 de acero inoxidable.
• Bornes de entrada y salida mediante tornillo Inox M10.

• Añadiendo en la referencia -C, se suministra con Contador verificado RS232
• Añadiendo en la referencia -M, se suministra con Módem GSM RS232/RS485

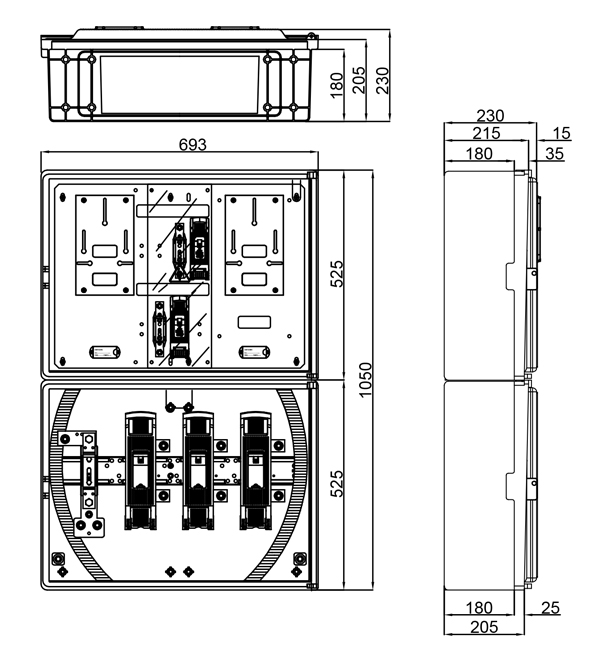

Dimensiones :

• Alto : 1050 mm
• Ancho : 693 mm
• Profundidad : 230 mm

Código IBERDROLA: 4272021 / 7650140



---
