CPM3-D/E4/4-CS-I
0472050-4
Armario de protección y medida directa, con reparto, para dos contadores trifásicos.
Características principales
- Protección, medida y distribución de la linea general de alimentación en una instalación de enlace.
- Envolventes de poliéster reforzado con fibra de vidrio, tipo TPD 57-T + TPD 57.
- Grados de protección IP55, IK10
- Tensión asignada: 400 V
- Intensidad asignada:
Armario medida: 63 A
Armario seccionamiento: 250 A
-
Panel troquelado para dos contadores trifásicos.
-
6 bases unipolares cerradas BUC, tamaño 00 de 160 A.
-
3 bases cerradas BUC, tamaño 1 de 250 A.
-
Cableado con conductores de cobre rígido, clase 2 de 10 mm2 para la potencia y 2,5 mm2 para el circuito del reloj. Cable con aislamiento seco, extruído a base de mezclas termoestables ignífugas, sin halógenos, denominación HO7Z-R.
-
Neutro amovible de 160 A y neutro amovible con puesta a tierra.
-
Bornes de entrada y salida mediante tornillos lnox M10.

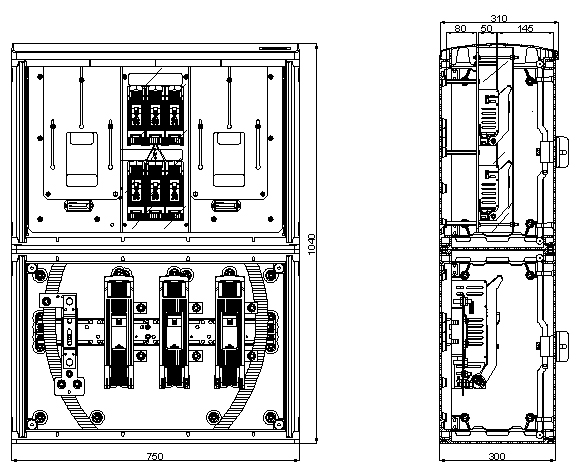

Dimensiones :
- Alto : 1040 mm
- Ancho : 750 mm
- Profundidad : 310 mm
Código IBERDROLA: -/7650144
