Armario prefabricado GRC Z18-3PC/CS+CGP+TMF10 <160 A
0926696-3PC
Armario prefabricado monobloque con puertas metálicas, con capacidad para albergar en su interior un TMF1 hasta 63 A o TMF10 hasta 160 A, CGP y caja de seccionamiento, de acuerdo con las especificaciones de FECSA ENDESA. (Equipos no incluidos).
Características principales
- Estructura monobloque de hormigón reforzado con fibra de vidrio.
- Placa divisoria entre los dos equipos, con orificio de Ø 200 mm para paso de cables.
- Composición GRC según UNE-EN 1169.
- Resistencia Flexión GRC ≥8 N/mm2 s/n UNE-EN 1170-4.
- Tipo de cemento: CEM I 52,5 R.
- Puerta en chapa galvanizada ≥1,2 mm
- Marco en chapa galvanizada ≥1,5 mm en inglete.
- Apertura de la puerta ≥150º con cierre antifijado.
- Cierre de palanca con bombín triangular, herraje candado y 3 puntos de anclaje en el armario 1 y cierre de palanca con bombín tipo JIS CFE y 3 puntos de anclaje en el armario 2.
- Peso: 938 kg

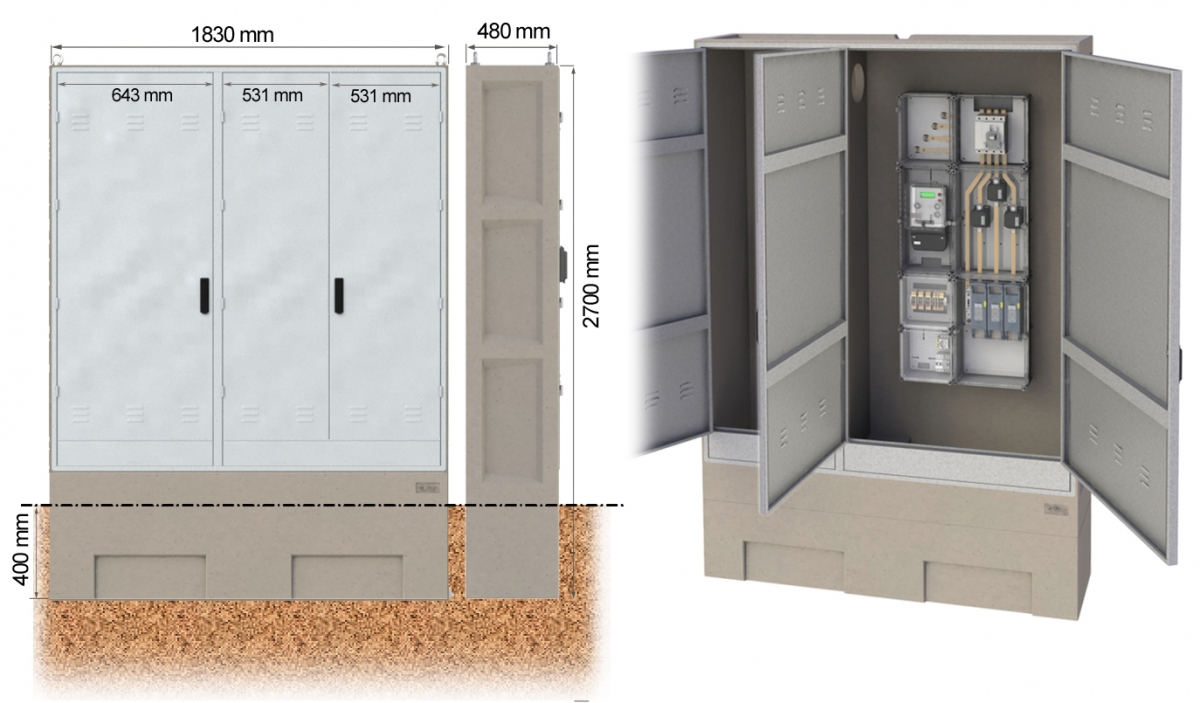

Dimensiones :
- Alto : 2.700 mm
- Ancho : 1.830 mm
- Profundidad : 480 mm
Dimensiones interiores útiles:
- Espacio CGP+CS (mm): Alto 2.023 x Ancho 597 x Profundidad 400
- Espacio TMF10 (mm): Alto 2.023 x Ancho 1.023 x Profundidad 400
